Установка и сборка

Перед установкой спирали необходимо выбрать и подготовить площадку.

Площадка под спираль:

Площадка должна быть ровной и не содержать на себе траву.
Если таковая не имеется, то снимите верхний слой грунта лопатой, тем самым вы очистите ее от травы заодно выровняв.
Также для выравнивания и основания подойдет тротуарный камень.

Выбирая место для установки спирали необходимо соблюдать несколько правил:

1. Рядом не должно находиться объектов подверженных возгоранию, так как полная загрузка спирали сопровождается интенсивным горением и в случае использования спирали  без крышки пламя и искры могут вырываться в сторону.

2. Расстояние до бассейна
также должно быть не менее 1,5 -2метров, так как вылетающие из топки пепел / угольки могут попасть на купающихся и на воду.

3. Нагреватель устанавливается в систему после насоса, во избежание повреждения оборудования горячей водой.

Итак, Вы выбрали место, расчистили его и готовы установить спираль.
Первое, что Вы должны сделать, это проверить все ли у Вас есть для этого.

Для подключения Вам понадобится:

 Шланг диаметром 32мм или 38мм (зависит от вашей системы фильтрации) - 3метра, хомут  - 2шт., отвертка или ключ для затяжки хомута.

Промывка спирали:

Возьмите поливочный шланг подключенный к водопроводу.
Подключите шланг к верхнему отводу и включите воду, как только вытекающая вода будет чистой, отключайте воду.

Сборка нагревателя

 Отключите насос от электросети.
 Заглушите отверстия входа и выхода воды в бассейне, это можно   сделать при помощи любой тряпки.
(не допускайте полного провала заглушки внутрь отверстия, потом будет проблемно ее достать).
 Ослабьте хомут на шланге на входе в бассейн.

Сборка Volcano Pro

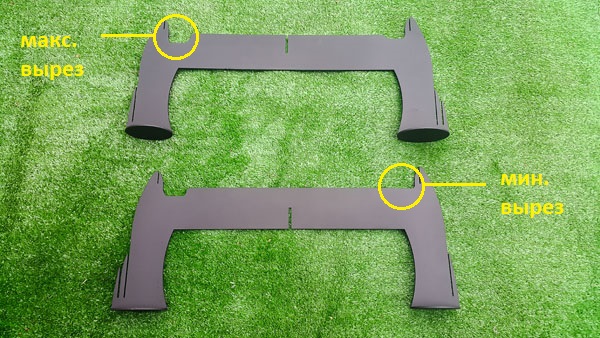

1. Собираем подставку Фото №1

Фото 1

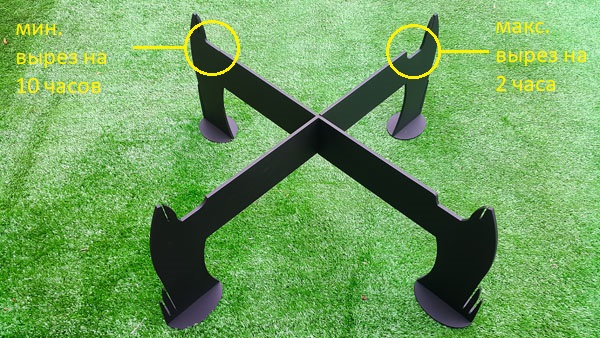

Необходимо совместить две части таким образом, чтобы минимальный вырез под трубу находился в левом верхнем углу (10 часов по циферблату), а максимальный вырез под трубу находился в правом верхнем углу (2 часа по циферблату)
(См. фото №2)

Фото 2

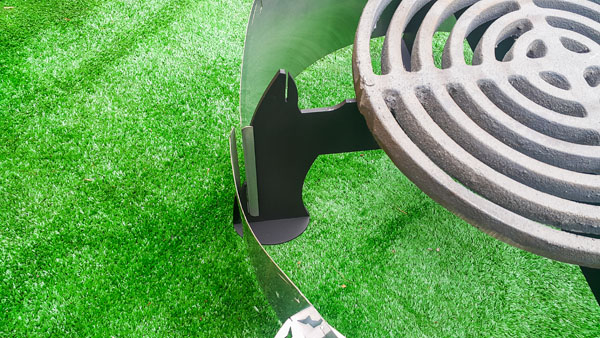

2. Устанавливаем нижний экран.

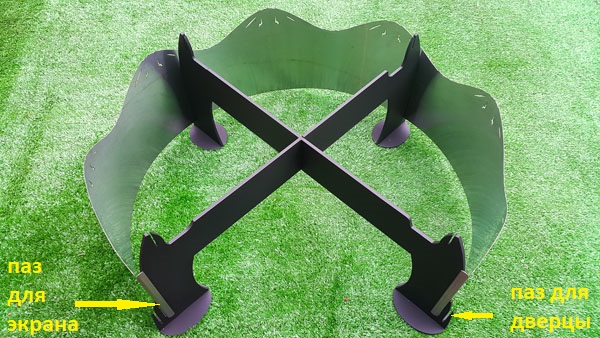

Экран необходимо установить таким образом, чтобы второй (наружный) ряд пазов под дверцу остался открытым. (См.Фото №3)
Фото №3

Фото 3

3. Установка колосника.

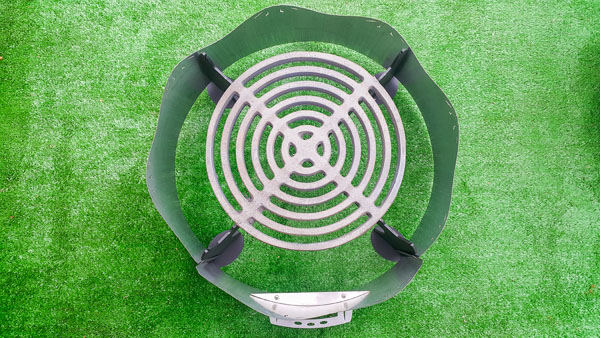

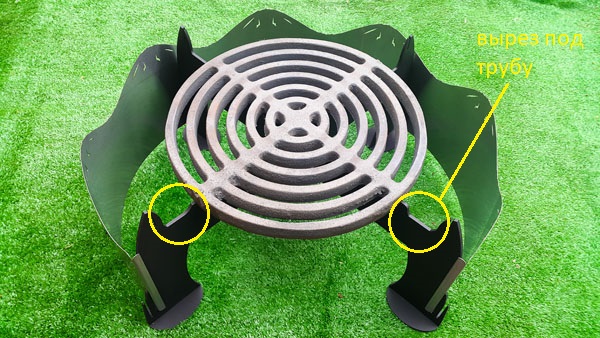

Колосник необходимо установить на подставку таким образом, чтобы не перекрыть пазы под спираль. (См. фото №4)

Фото 4

4. Устанавливаем дверцу.

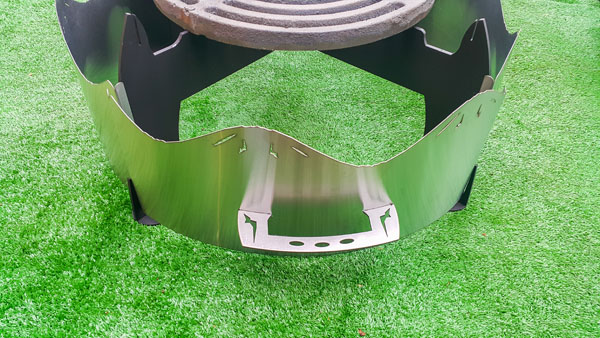

Установите дверцу в наружные пазы на подставке под спираль.
(См. фото №5, 6, 7)

Фото 5

Фото 6

Фото 7

5. Установка спирали.

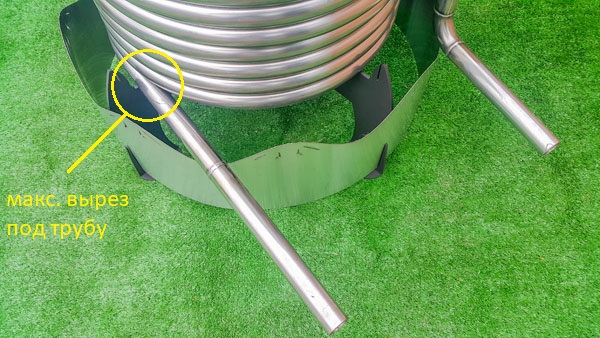

Устанавливайте спираль таким образом, чтобы нижний прямой участок трубы попал в максимальный вырез в подставке (См. фото №8)

Фото 8

 Сборка Volcano

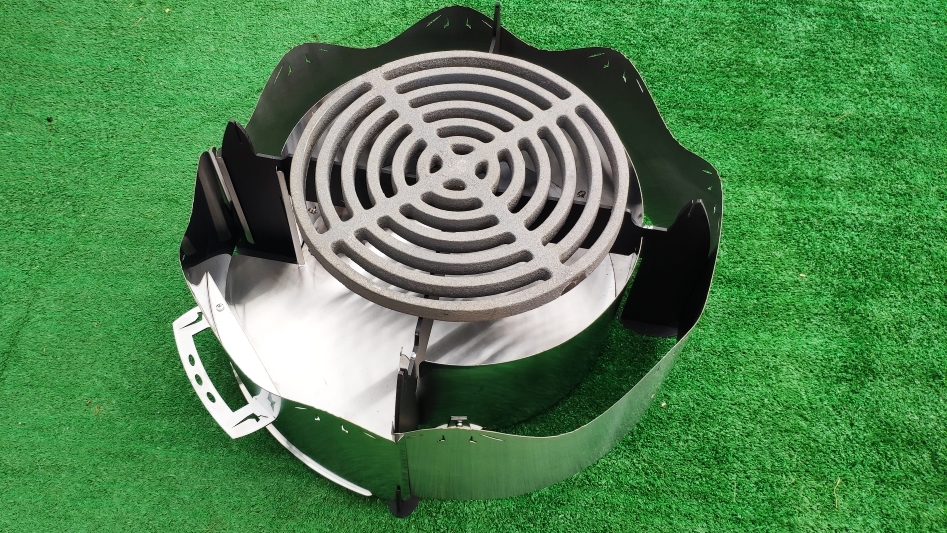

Повторить пункты от 1 до 5.  Заранее собрав и установив зольную чашу под подставку (См. фото №8.1 ).

Фото 8.1

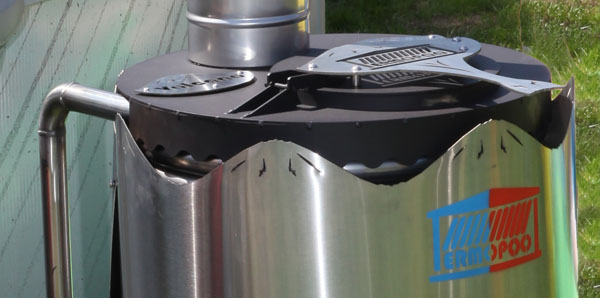

6. Устанавливаем верхний экран.

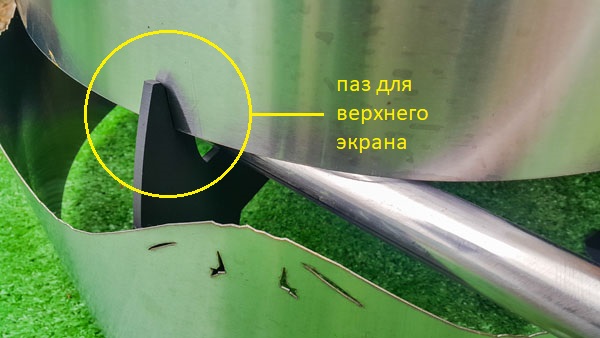

Верхний экран необходимо установить в верхние пазы подставки. (См. фото№9)

Фото 9

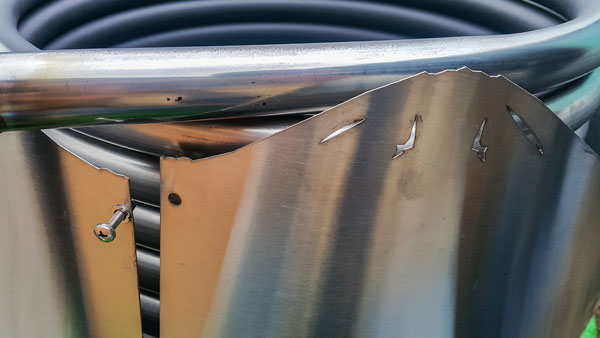

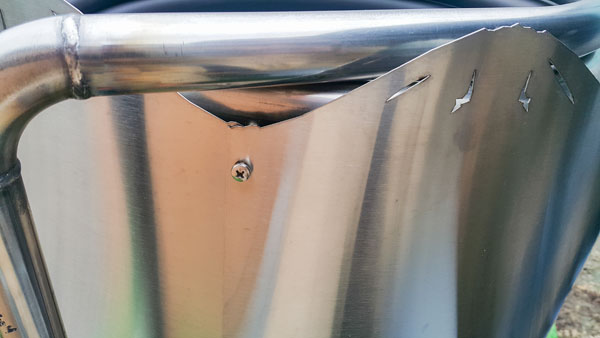

Выкрутите винты из экрана, наложите стенки экрана друг на друга таким образом, чтобы отверстия совпали и наживите все винты, после того как все винты наживили их можно закручивать с помощью отвертки PH2. Сильно не затягивайте винты т.к. можно сорвать заклепку!!! (См. фото №10, 11)

Фото 10

Фото 11

7. Устанавливаем крышку.
Крышку устанавливаем на спираль таким образом, чтобы паз в боковой кромке крышки наделся на верхний отвод спирали. (См. фото 12)

Фото 12

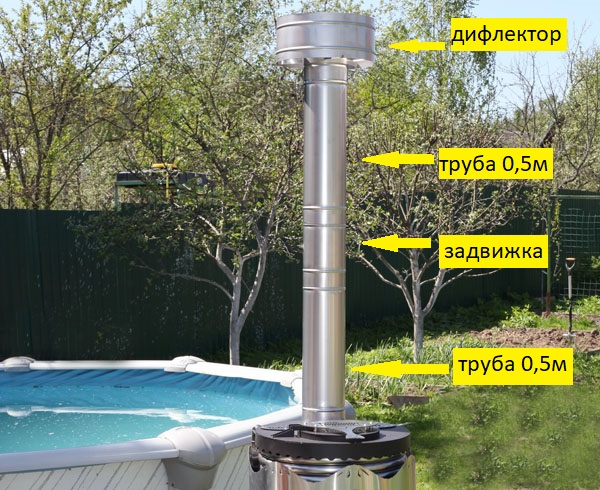

8. Устанавливаем дымоход.
Дымоход состоит из 4-х элементов. Устанавливать необходимо в следующем порядке:
труба 0.5м - задвижка - труба 0.5м. - дифлектор. ( См. фото №13)

Фото 13

Подключение к бассейну.
Наружный диаметр трубы спирали 32мм, многие бассейны имеют шланги подключения насоса с внутренним диаметром 32мм. В таком случае подключение будет осуществляться без дополнительных переходников, Вам понадобится только дополнительные 3 метра шланга 32мм. (См. фото №14)

Фото 14

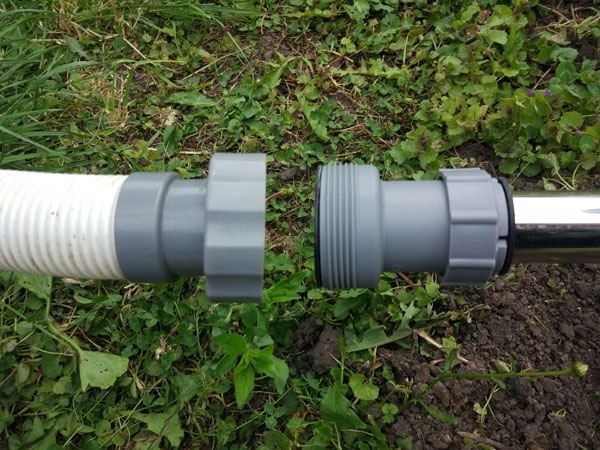

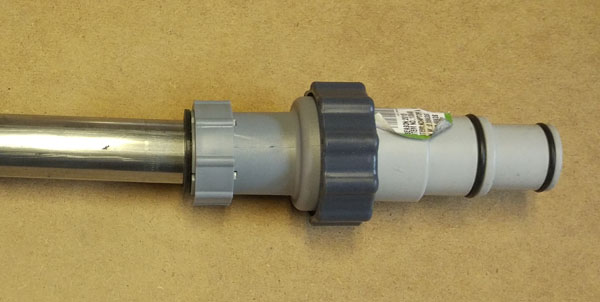

Если Ваш бассейн подключается к фильтровальной установке с помощью шлангов 38мм с типом соединения "Гайка", то для присоединения этих шлангов к спирали, Вам понадобится переходник 32\38 (См. фото №15)

Фото 15

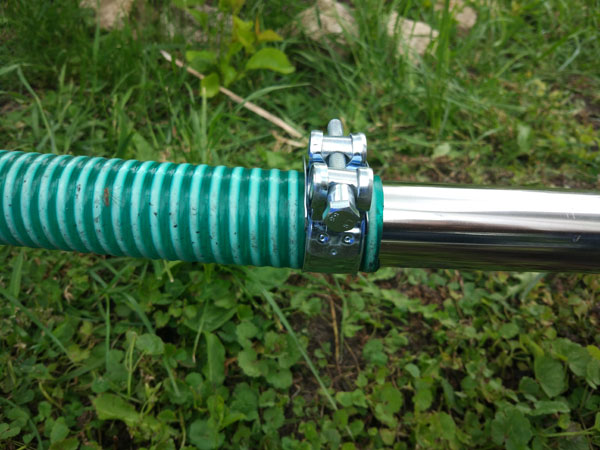

В случае если подключение произведено с помощью шланга 38мм без гайки, а просто обжимается хомутом, то Вам понадобятся соединить два типа переходников. (См. фото №16)

Фото 16

Если Вы планируете подключение спирали в обход имеющейся системы фильтрации, то выбирайте насос с шлангом 32мм, в таком случае всю коммутацию можно будет сделать без дополнительных переходников.

Схемы подключения.

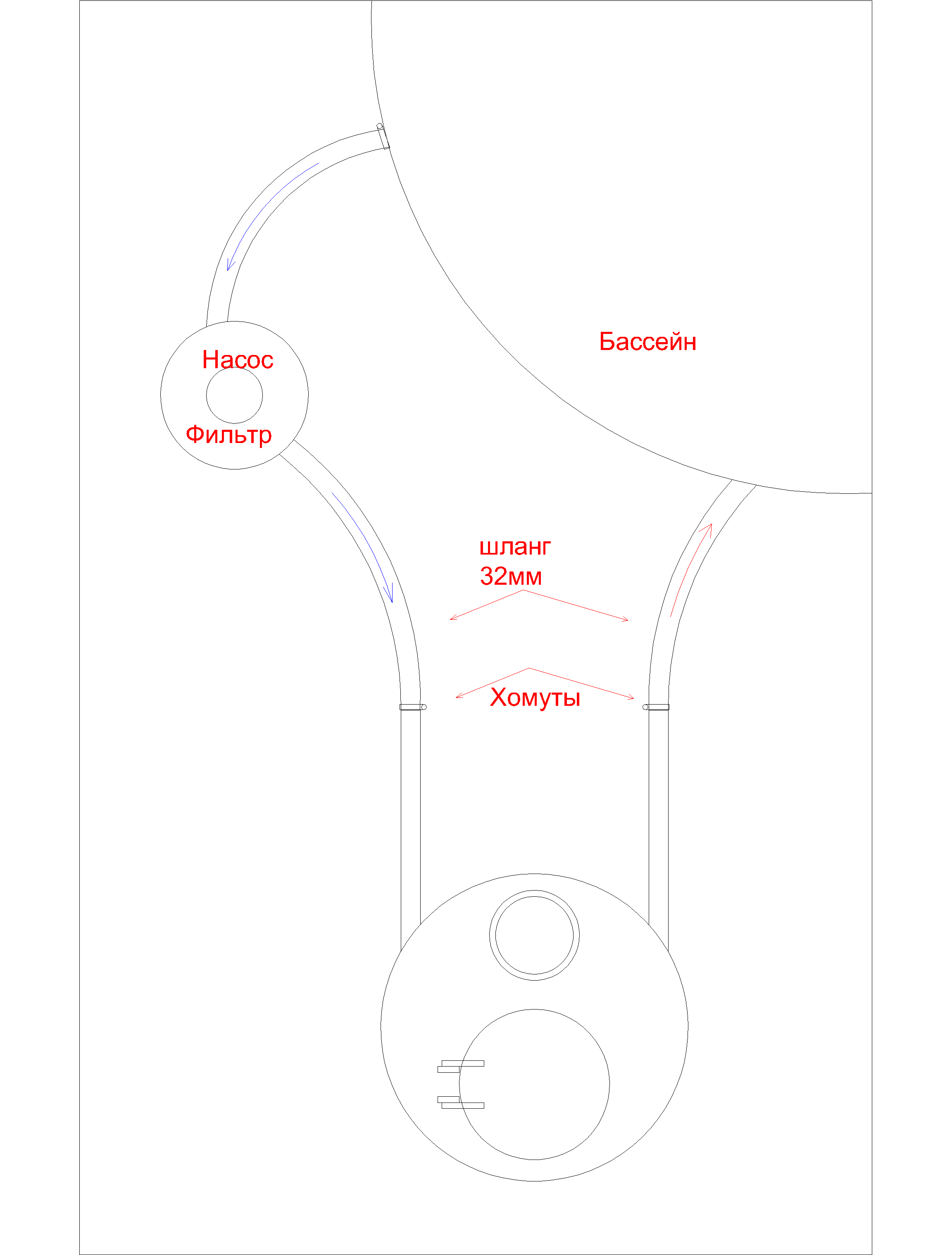

Фото 17 Схема подключения, шланги 32мм

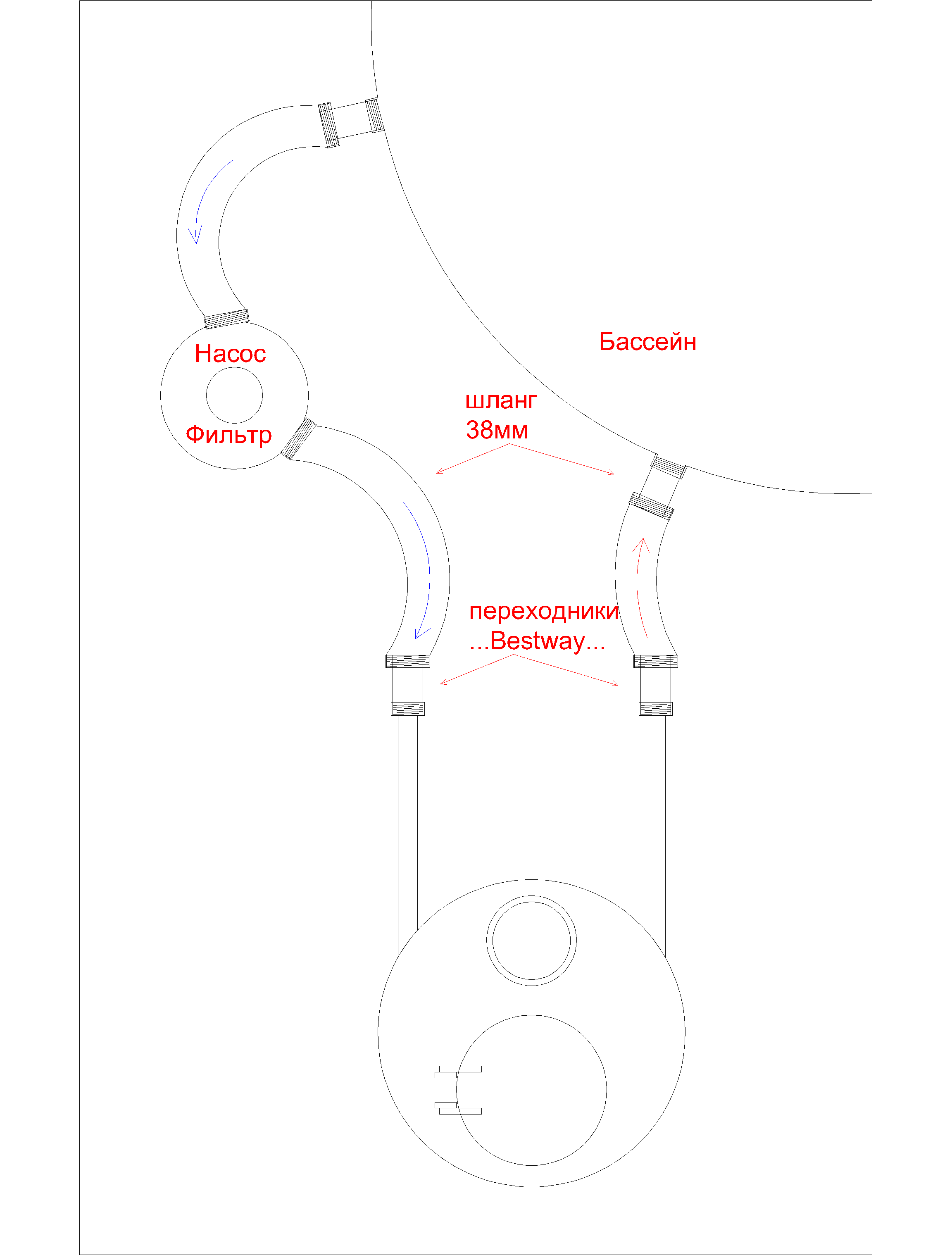

Фото 18 Схема подключения, шланги 38мм (Intex/Bestway)

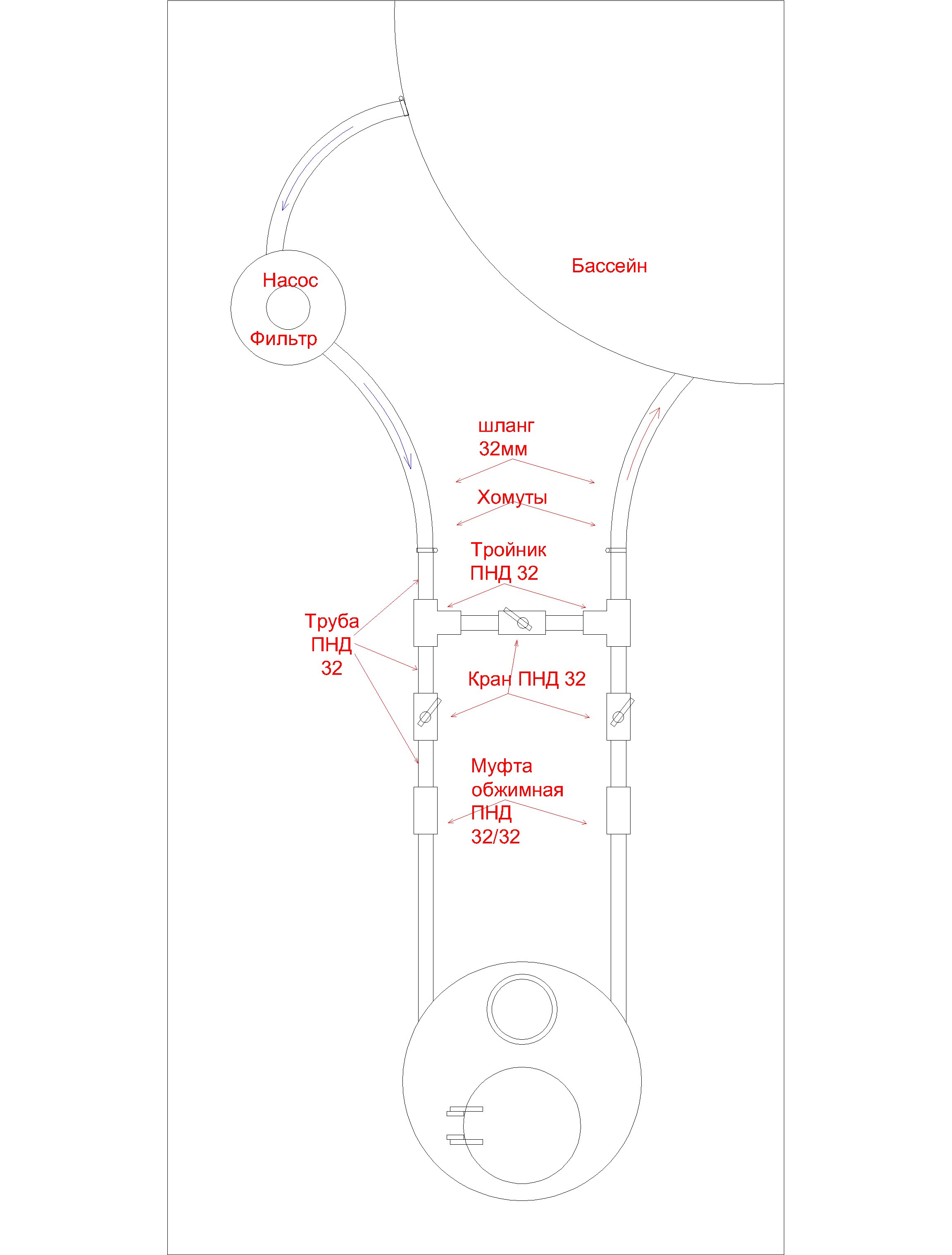

Фото 19 Схема подключения байпас ПНД 32мм, шланги 32мм

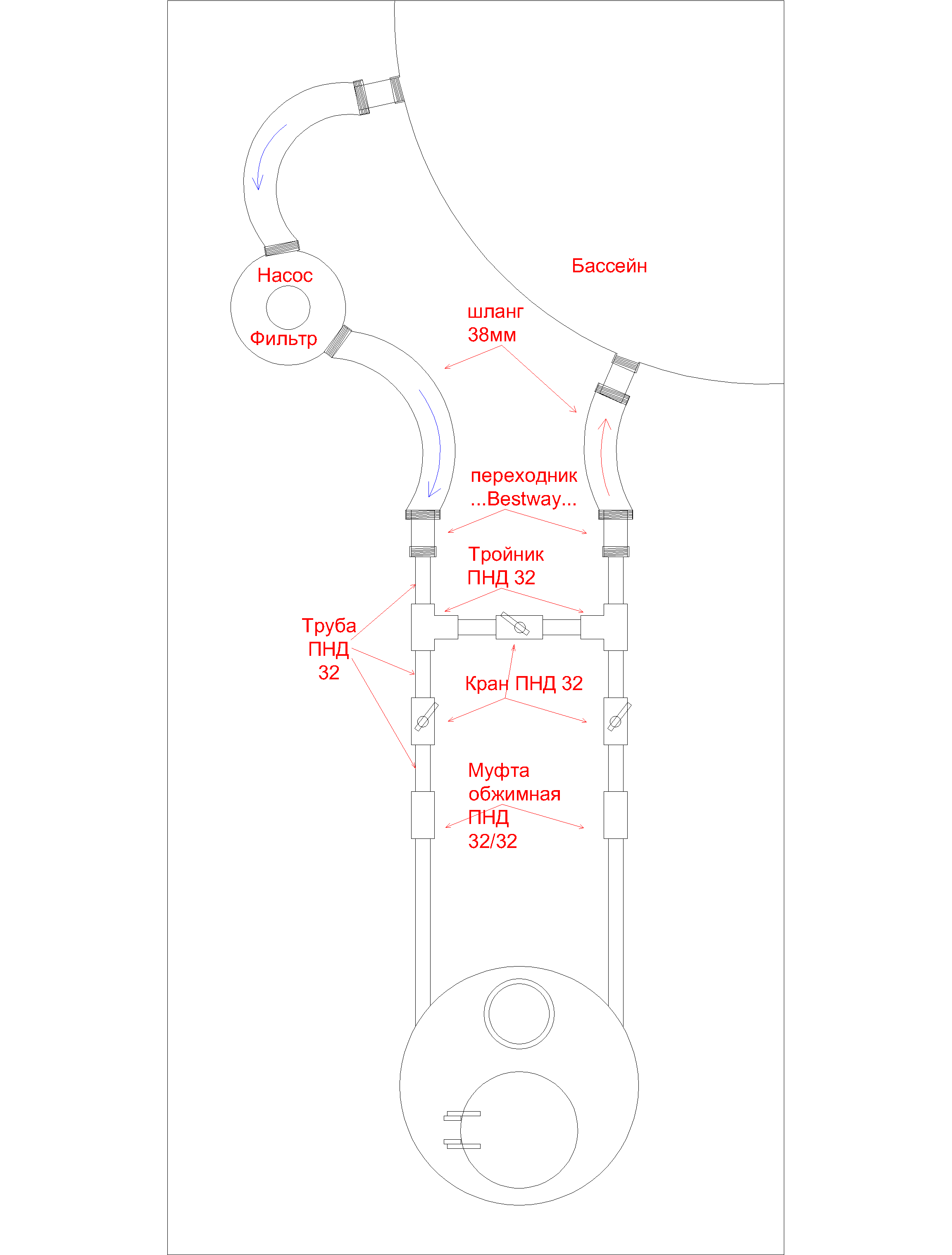

Фото 20 Схема подключения байпас ПНД 32мм, шланги 38мм (Intex/Bestway)

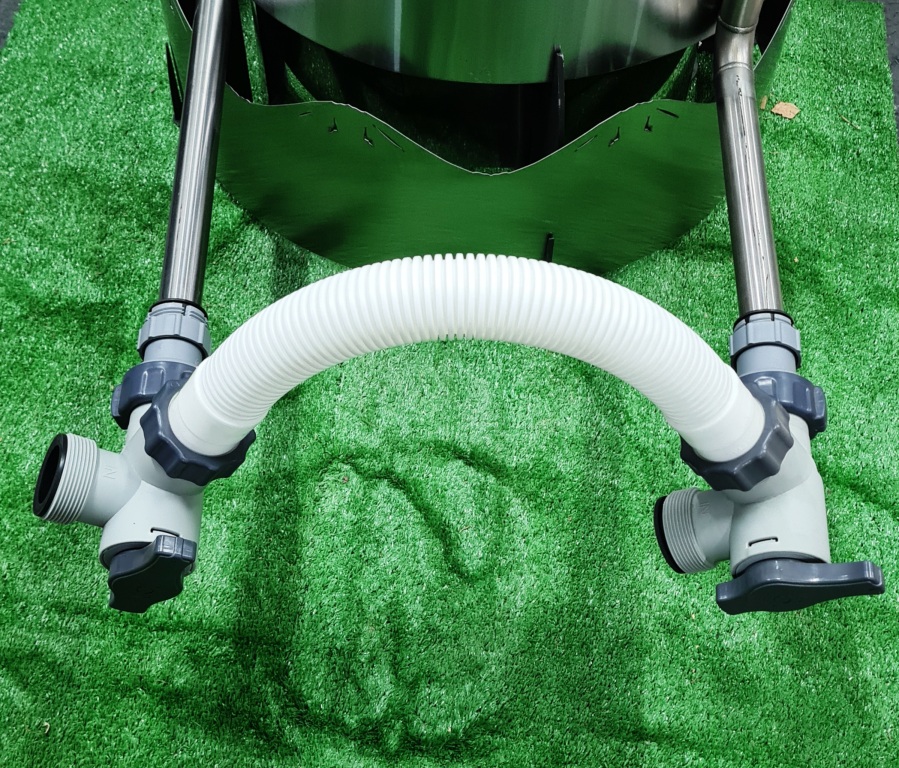

Фото 21 Схема байпас Intex 38mm

‹
